作者: emperorof420    時間: 2009-1-7 06:02     標題: DIY 改裝吉他 pt1. 電死人的(kill switch)

這是開始改裝吉他的第一部份, 其他有時間我一個一個解釋.: O9 s3 C/ [" Z/ V8 x5 N
' y4 a6 B5 J( z" u; ^) x. J2 t
殺人開關(我中文不好...). 就是所謂的killswitch. 這個可以讓你玩很多特效. Buckethead裝了, 很多玩funk的也裝. 玩其他音樂也裝, 因為很好用.
' H3 _% j/ L% e; [4 g因為訂製琴上面才有, 這個kill switch 要跟訂製琴的話就是8萬台幣... 或者用gibson les paul的琴也可以. 因為gibson做聲音開關的方式, 不過經濟不景氣, 消費券才3600而已所以要教各位用300塊就可以改裝自己的吉他.   Z# v4 [+ I) N: [  K! d& o, e1 v
kill switch 基本上是一個短暫的開關，當按下了，就會馬上把聲音關到零，然後放開又會有聲音.; x) n# \0 W1 y  M; C5 w9 j3 N
裝這個很簡單, 要是有pick guard的就很簡單, 沒有pick guard的話, 那就比較費工. 不過我裝的時候花了大概5個小時吧. 因為那把琴是jackson King V... 本身形狀就比較不好弄.
% ]2 m( F; f1 n( L3 ], r; ?! m( i6 _( a* d
材料:! ^( U/ e4 D2 |
幾條電線, 到處都弄得到.9 u4 w4 l) ?9 ^2 n: E, p  g: Y) a
簡單的焊接工具, 去電料行的跟老闆借一下沒關係. 模拓車店也有.一直好像400左右吧. 買一些焊接鐵絲.(30塊吧)
5 L  w" c: q' H- V+ d剪刀.
  w5 j4 B7 N1 e3 a& M; f螺絲起子.

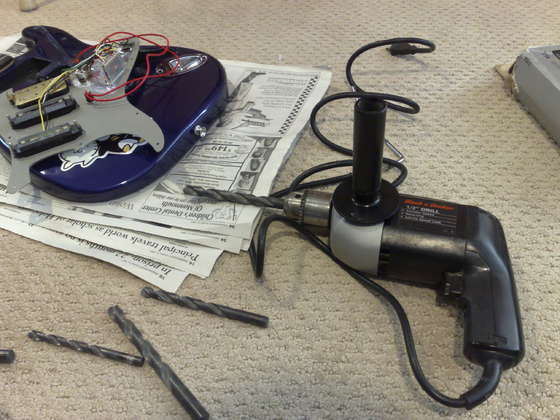

6 @6 L- m* L8 o" }2 l電鑽, 這個到處都借的到. 買的話300多吧.

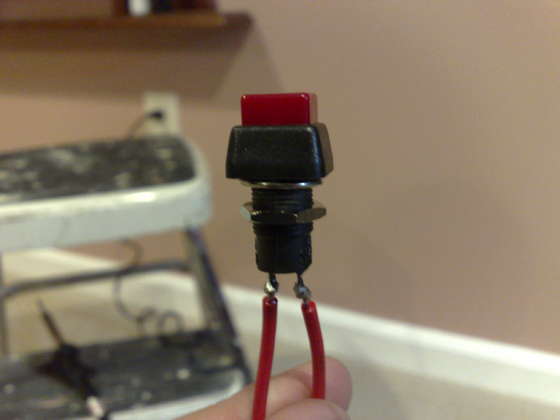

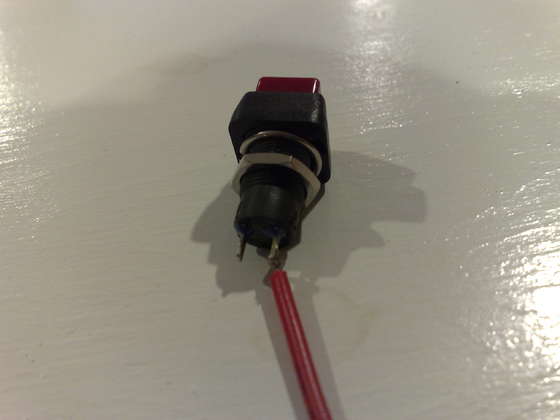

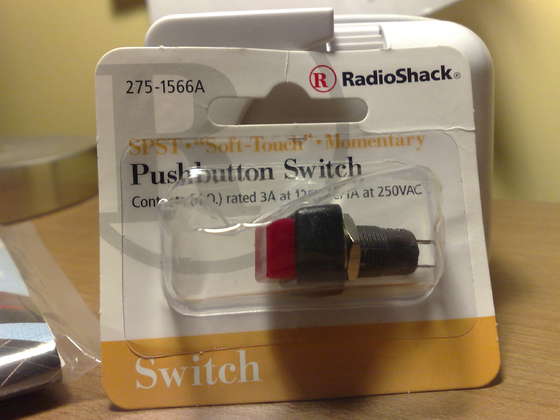

7 `2 `- L, [. O& [+ g) }; qpush off switch (斷電開關) 電料行, 各大超市都有. (50塊). R& B1 R4 j+ T- x% P

6 f1 j( J4 {+ U6 ?步驟:9 N2 d( ?" J/ q$ p) g7 z

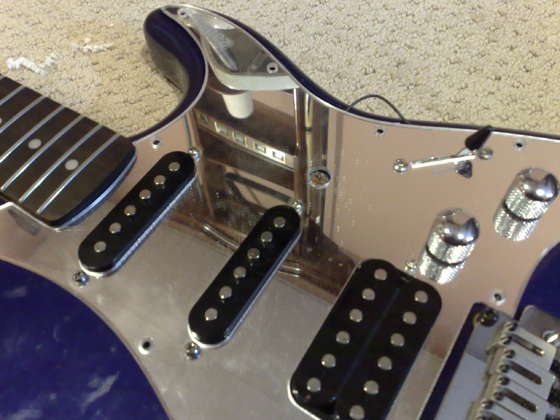

1.先來把你的吉他拆掉吧. 弦都拆掉, 不然會擋路. 不用剪掉., }$ s1 `. ^' j8 U0 N

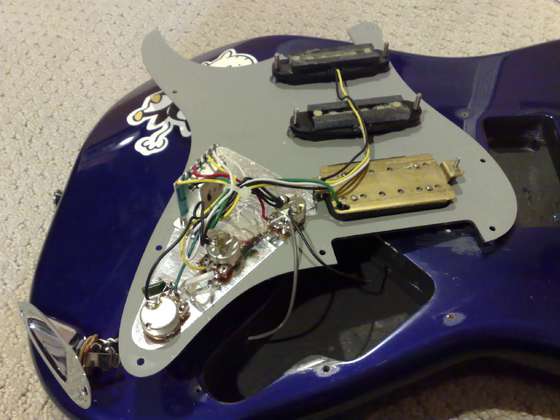

2.把你吉他的pick guard拿起來. 如下面的圖一樣. 要是沒有pick guard的. 那個要有另一個做法, 有興趣發短信給我.

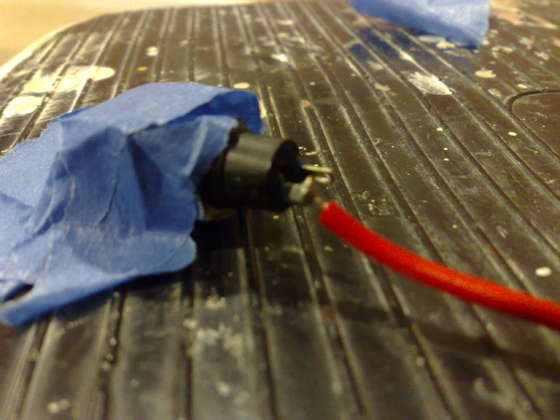

& _" R3 G7 Z2 n' b' `3.裝好玩的東西了. 如圖., z1 Q4 y0 b' Q- A

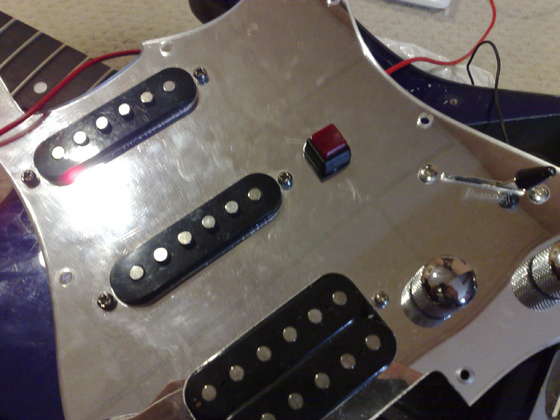

4.給你的pick guard打個洞, 大道可以剛剛好裝上去為止. 這個要慢慢來, 不然你會後悔的. 打完洞塞進去試看看. 剛好放進去就好了. 之後看個人喜好可以用強力膠黏好, 建議那放在最後完成的階段.0 X' W0 W7 W- B% a- N

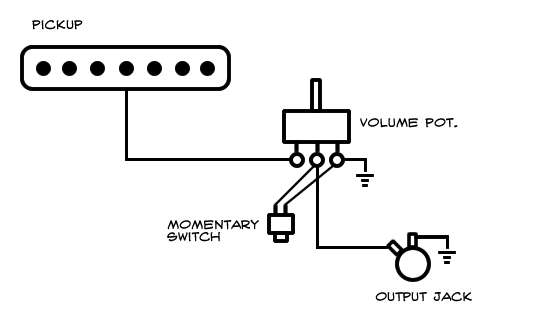

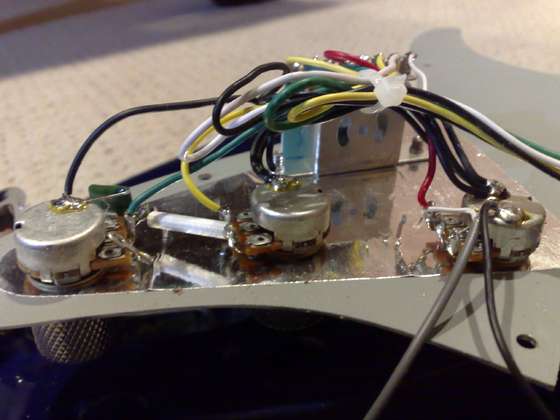

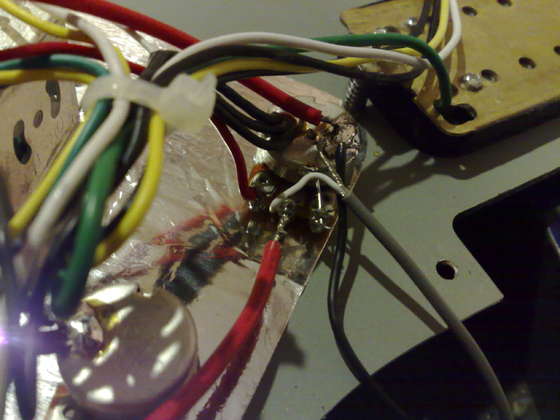

5.這裡是第2難的地方所以請小心一點點吧. 你去找管output volume的那條線, 吉他拆開之後你從拾音器一條線一條線對. 要很有耐心. 記得. 是output volume的, 不要接錯了. 不試管volume的. 切記.

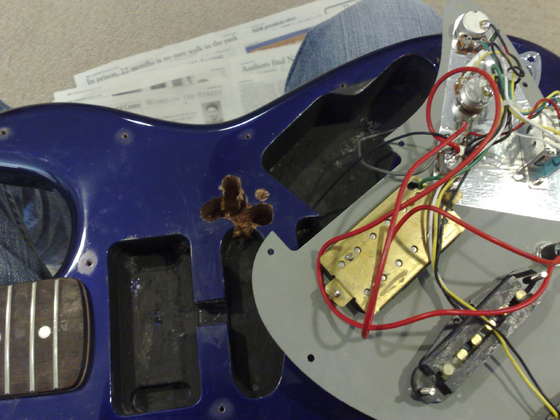

9 ~9 Z( y: X& |+ ~# U; j; G6.在你想要裝那個開關的地方挖個洞, 然後挖一點點其他地方可以放線之類的. 如圖

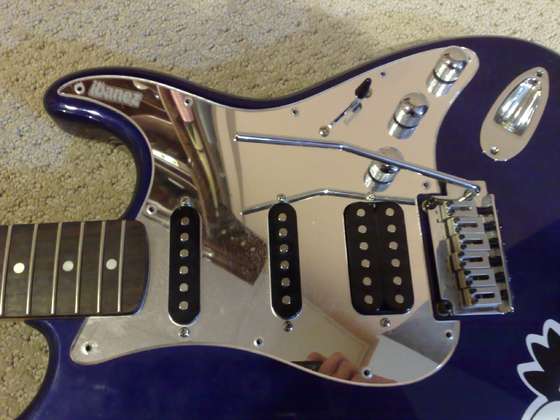

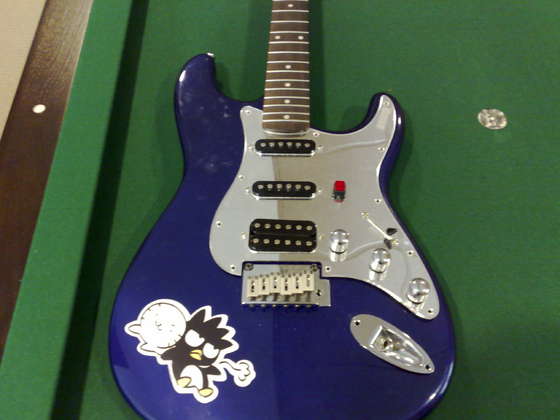

- @  t+ e0 c2 ]$ D2 t% t7.完成. 把所有東西裝回去. 那就好了.
, d% q' I& ?4 v8 L0 D; h# V' `) Q. G, B8 O  ^: O" y. g4 L3 ^
細節.  g/ G' @5 O; }9 T, b% N
那個按的時候會有pop的聲音. 那個沒差, 本來就那樣. 要是想要把那個聲音弄掉的話, 那個你要懂電路學. 放幾的並聯的電容器加上最後跟那些電容器串聯的電阻器. 就ok了. 這個可能花個50塊就有了吧.
/ c0 a' d+ c6 h
* R3 G2 g1 l2 Y# h0 [" w建議:4 N' G# @: H9 r
有爛琴的話, 拿爛琴來實驗... 不然做不好會很後悔. 可以問問做木工的或是電工的. 他們可以給你很好的建議. 建議依開始兩個人依起做, 這樣才會有交流. 有其他問題直接問我吧?
% S& h' C) B# W& Q
3 Y* e4 }7 \" E" e- l6 w8 A順序有一點點亂... 我先道歉

圖片附件: F4L6RKNF8JUW89V.MEDIUM.jpg (2009-1-7 06:02, 26.44 KB) / 下載次數 163
http://www.gita.idv.tw/bbs/attachment.php?aid=488&k=fe05d8fa0c03ad6a052dcf8b49e83578&t=1746069460&sid=jAaJL1



圖片附件: F50XQCLF8JUW8A5.MEDIUM.jpg (2009-1-7 06:02, 29.58 KB) / 下載次數 160
http://www.gita.idv.tw/bbs/attachment.php?aid=489&k=47e97ea14a552aca5e0c38f80c0c7988&t=1746069460&sid=jAaJL1



圖片附件: F78M65RF8JUW8KK.MEDIUM.jpg (2009-1-7 06:02, 29.78 KB) / 下載次數 160
http://www.gita.idv.tw/bbs/attachment.php?aid=490&k=97b36cf46149523bd61a6f90fffdb4f4&t=1746069460&sid=jAaJL1



圖片附件: FAYL4DMF8JUW8A6.MEDIUM.jpg (2009-1-7 06:02, 20.82 KB) / 下載次數 162
http://www.gita.idv.tw/bbs/attachment.php?aid=491&k=5f946c1443b217d9691174b02db23f59&t=1746069460&sid=jAaJL1



圖片附件: FC6ZZ0XF8JUW8E8.MEDIUM.jpg (2009-1-7 06:02, 10.12 KB) / 下載次數 160
http://www.gita.idv.tw/bbs/attachment.php?aid=492&k=afb52f0446139f4885e5b88838b0e17b&t=1746069460&sid=jAaJL1



圖片附件: FFQK3JWF8JUW89S.MEDIUM.jpg (2009-1-7 06:02, 22.1 KB) / 下載次數 160
http://www.gita.idv.tw/bbs/attachment.php?aid=493&k=302240444a6cbf88428e5b93b5c41c99&t=1746069460&sid=jAaJL1



圖片附件: FN334CYF8JUW89Z.MEDIUM.jpg (2009-1-7 06:02, 24.04 KB) / 下載次數 154
http://www.gita.idv.tw/bbs/attachment.php?aid=494&k=df8e88df5a0a2ded756381d287078e63&t=1746069460&sid=jAaJL1



圖片附件: FRJ58VXF8JUW89M.MEDIUM.jpg (2009-1-7 06:02, 12.26 KB) / 下載次數 160
http://www.gita.idv.tw/bbs/attachment.php?aid=495&k=6889edd706e71e96d5f88d59e2c37112&t=1746069460&sid=jAaJL1



圖片附件: FST1TR7F8JUW89X.MEDIUM.jpg (2009-1-7 06:02, 28.42 KB) / 下載次數 162
http://www.gita.idv.tw/bbs/attachment.php?aid=496&k=df6cec59e0a436e06affd40871f918a8&t=1746069460&sid=jAaJL1



圖片附件: FU7FTJUF8JUW89Q.MEDIUM.jpg (2009-1-7 06:02, 30.98 KB) / 下載次數 156
http://www.gita.idv.tw/bbs/attachment.php?aid=497&k=1feda5b3510db8ac94e156d4ff94f53f&t=1746069460&sid=jAaJL1



圖片附件: FV9NKG9F8JUW8KI.MEDIUM.jpg (2009-1-7 06:02, 27.01 KB) / 下載次數 161
http://www.gita.idv.tw/bbs/attachment.php?aid=498&k=e41b2ecd9628602dd41a84a0179254a5&t=1746069460&sid=jAaJL1



圖片附件: FV9QX17F8JUW8A2.MEDIUM.jpg (2009-1-7 06:02, 12.03 KB) / 下載次數 157
http://www.gita.idv.tw/bbs/attachment.php?aid=499&k=e8b1e5c318db1764471abd0a4dcacf21&t=1746069460&sid=jAaJL1



圖片附件: FVXHVNHF8JUW8KJ.MEDIUM.jpg (2009-1-7 06:02, 24.14 KB) / 下載次數 156
http://www.gita.idv.tw/bbs/attachment.php?aid=500&k=3881badd3f2a5daaa8bd18bfde2fa9c9&t=1746069460&sid=jAaJL1



圖片附件: FYR6HC4F8JUW89W.MEDIUM.jpg (2009-1-7 06:02, 38.54 KB) / 下載次數 153
http://www.gita.idv.tw/bbs/attachment.php?aid=501&k=795cf314591c95fe507943c55ec6e3c2&t=1746069460&sid=jAaJL1

作者: 過期醬油    時間: 2009-1-7 23:05

喔喔  看來真是屌爆了
作者: 88272451    時間: 2009-1-7 23:18

看到那些線我頭就暈了~~~~9 u( Q; @7 W+ D: @5 ~" v2 W8 h

3 T- r9 |2 R. l不是這塊的料 囧
作者: thomas9919    時間: 2009-1-10 10:27

哈哈XD* V3 g  U5 O5 W. B/ n' `
經濟不景氣~~~
3 _; s5 t  r( o7 G8 W, a  I頭腦還是一樣靈光^^
7 P: G# H/ V+ ^/ D, m& z- d謝謝大大分享囉
作者: ☆小樂★    時間: 2009-1-10 18:39

看來我要跟老師多學學><") w8 W& N3 ^) E  T/ F4 ]5 W0 a
真強阿
作者: mayau    時間: 2009-1-17 12:07

不錯用6 ^& }0 `& g" ~8 r# t' w2 ~' P
可是做起來應該要很久喔
作者: emperorof420    時間: 2009-1-17 12:56     標題: 回復 6# 的帖子

米有捏.... 花了我ㄧ個小時多一點點而已
作者: sam124    時間: 2009-1-22 11:33

挖~~~/ x3 T5 @' d4 y: e. {; k3 }9 M
大大好厲害歐!!!!4 G$ y8 Q. _& N. B; a9 y
請問哪裡買ㄉ到??
作者: cactus1990    時間: 2009-2-5 19:37

重製琴......是這樣來的嗎！  （發抖）
作者: a763092    時間: 2009-2-6 00:52

等我學會~~ 5 V: n& [9 ~, Y( w* w+ `
再來搞這些吧
作者: bin811129    時間: 2009-2-7 18:53

自己改裝電吉他!!!!太屌了!!!!看來我還需要多努力...
作者: k22783923    時間: 2009-2-12 15:53

挖ˇ
% b4 Q/ P. P1 I0 k6 r0 b
8 p% b/ C. o& u: s7 ^2 r大大ˇ  m9 C6 q; B" L/ {  z
6 D  b8 n2 U- r0 Q& U
真是有夠帥氣ˇ
作者: lovepok30    時間: 2009-2-13 16:00

雖然複雜的狠...不過你很厲害喔
作者: asdf786786    時間: 2009-2-17 21:56     標題: 回復 1# 的帖子

好強...+ E. B9 u+ d3 I7 k4 ]
看到那麼多線..
+ c/ N) q' v8 G7 ]3 W, [( B) q. r頭就暈了...
作者: 紫色夢想    時間: 2009-3-22 18:27

好酷的感覺@@ 只是看不懂電路圖 還是別亂改好了
作者: 火之蓮    時間: 2009-3-27 23:49

好像很複雜
: w& ?3 d: L- x, R! \+ i# s1 ]我來用的話手會跟線打結
作者: chengxue4464    時間: 2009-4-12 15:22

Radiohead的吉他手的吉他上好像也有這個裝置喔...
作者: w24312858    時間: 2009-4-19 23:41

我的媽壓8 V6 O* H. c2 L: S: v* T+ @# i
這什麼阿1 u( |' _# }0 E: ~
說真的..當我看到及他被拆開
. o0 r3 I2 e" w就知道..我不敢阿
作者: pa005333    時間: 2009-5-12 13:40

版大0 g. D* F7 w6 ?' \/ Q  n
你也太厲害了
# ~# a6 o6 O7 ~1 I5 y" A要小心要裝好阿0 @( y5 B4 H8 }: J( |, t
沒裝好4 K/ q0 D2 w( v* j# d8 c9 t* Z
搞不好真的會電死人也說不定阿
作者: dark781120    時間: 2009-5-12 16:44

感覺好困難
+ ^. r4 \! M; i深怕會拆不會裝. t/ H  L0 U* `6 {- W1 i9 R
哈哈哈
作者: ChanMing_Hin    時間: 2009-5-30 05:03

感謝分享!!
) p  @7 o3 ~" ?6 }  L* G% u7 M
" R& g' S/ |; z  y+ P「放幾的並聯的電容器加上最後跟那些電容器串聯的電阻器」
! k  z2 y. h1 o4 Y& U: h: l這句不太明白,  可否解說一下 有沒有電路圖?
作者: emperorof420    時間: 2009-5-30 05:06     標題: 回復 21# 的帖子

就是電容跟電阻是並連的, 然後那個組合妳串連 上去輸出那裡
