標題: [Liu 開講時間] Marshall 30W 音箱開箱文!!!! [打印本頁]

作者: XSEA 時間: 2010-7-21 12:45 標題: [Liu 開講時間] Marshall 30W 音箱開箱文!!!!

本帖最後由 XSEA 於 2010-7-21 12:47 編輯

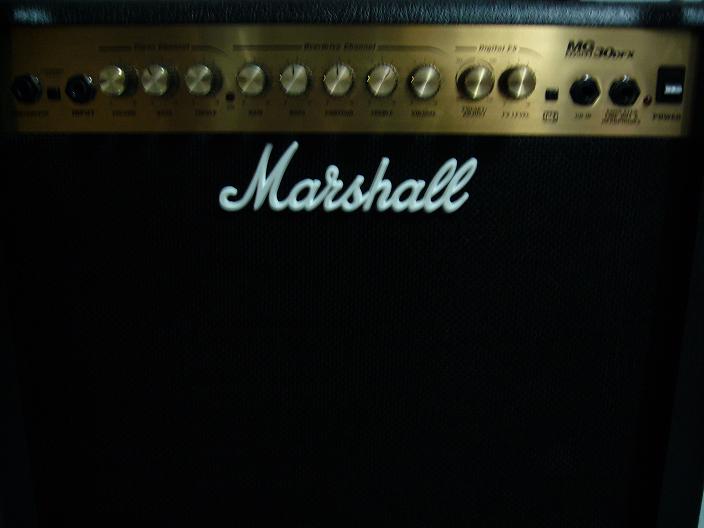

這個Marshall 30 瓦外面賣 9500元左右

今天我們來看看這東西的肚子裡裝些啥?有到9500嗎?

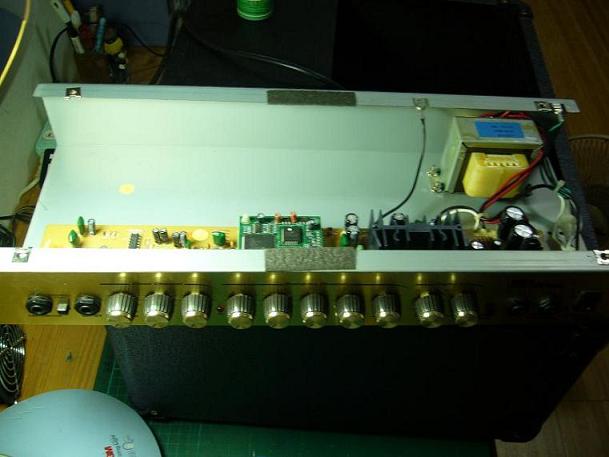

把上面電路的部份打開來看

啥就這樣?

不用懷疑就是這樣

在來來看一下他原件的用料

根本沒啥補品級的電容或電阻很平常的元件

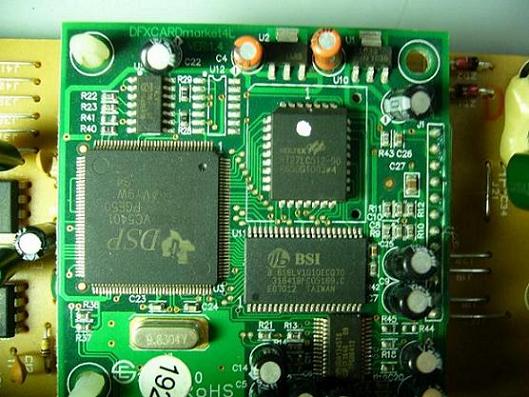

內建 FL .RV. DELAY 的效果電路板這個也不會貴到哪去

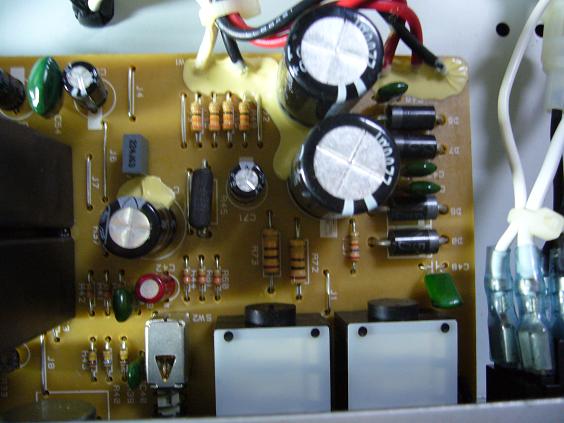

再來這個是電源的地方兩顆 2200uF +-25V的電容也不是很高級的牌子

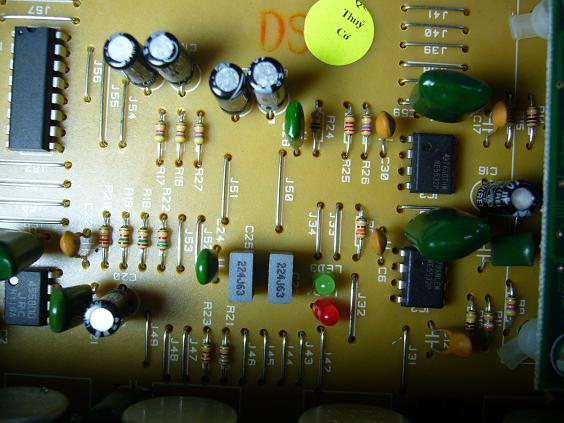

這區是Marshall 破音的電路想要Marshall 破音請找電路圖吧

OPA 用 4556 我把它換成 5532 而且原本OPA也沒焊好整個斜斜的一高一低有一隻腳看似有焊沒焊

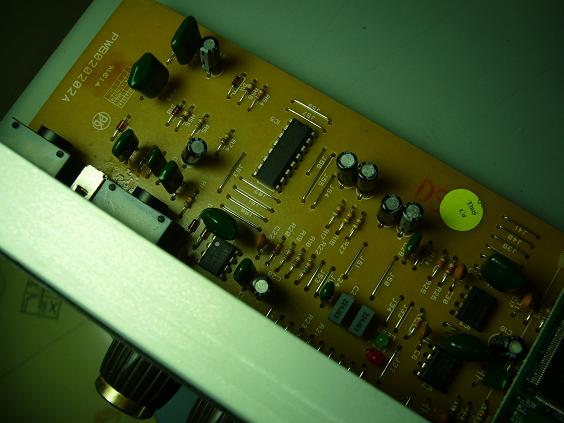

接下來這塊是前級電路 + 腳踏開關電路都很普通的東西

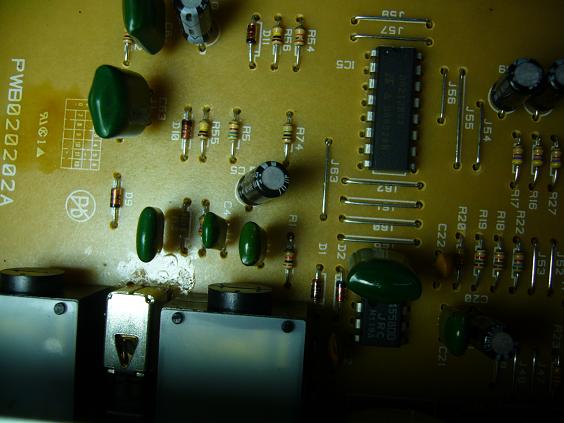

整個前級電路

看了上面的電路這個電路板有到 1500元嗎?

絕對沒有應該小於 1000元

裡面的變壓器也不是很好的東西!

整個算起來的成本不高頂多3000~~6000左右含外觀喇叭或者更低

如果自己會DIY的可以改裝很多東西像電源的部份還有電容等可以換一些比較好的電容

可以把聲音再變的更好聽或更兇

裡面的元件真的不知道該怎樣說才好

下集Marshall Jcm 800 + 2555 真空管音箱頭 DIY文

圖片附件: Mashall MG 30W FX 1.JPG (2010-7-21 12:30, 35.38 KB) / 下載次數 28
http://www.gita.idv.tw/bbs/attachment.php?aid=3532&k=9254bf4d339731aa9292b0fd40e0e8f5&t=1715849597&sid=dGlvbz

圖片附件: P1040222.JPG (2010-7-21 12:31, 44.79 KB) / 下載次數 24
http://www.gita.idv.tw/bbs/attachment.php?aid=3533&k=f7aa888ea54f7a58c079c36b476456e1&t=1715849597&sid=dGlvbz

圖片附件: P1040229.JPG (2010-7-21 12:33, 53.8 KB) / 下載次數 24
http://www.gita.idv.tw/bbs/attachment.php?aid=3534&k=8549b842dc84a696e583ac2a80bd03c4&t=1715849597&sid=dGlvbz

圖片附件: P1040224.JPG (2010-7-21 12:33, 67.46 KB) / 下載次數 26
http://www.gita.idv.tw/bbs/attachment.php?aid=3535&k=aeaea65d4ca1c69b1f5c8542ee238e41&t=1715849597&sid=dGlvbz

圖片附件: P1040225.JPG (2010-7-21 12:33, 60.57 KB) / 下載次數 26
http://www.gita.idv.tw/bbs/attachment.php?aid=3536&k=a753f20103ab745c791b21a28572674b&t=1715849597&sid=dGlvbz

圖片附件: P1040226.JPG (2010-7-21 12:33, 48.24 KB) / 下載次數 23
http://www.gita.idv.tw/bbs/attachment.php?aid=3537&k=88280ddade14fc1a22b6366460d0f928&t=1715849597&sid=dGlvbz

圖片附件: P1040227.JPG (2010-7-21 12:33, 46.44 KB) / 下載次數 25
http://www.gita.idv.tw/bbs/attachment.php?aid=3538&k=5ba1fec08663da11d2c46c8a8d0e0bef&t=1715849597&sid=dGlvbz

作者: bernie1263f9 時間: 2010-7-21 12:59

我的音響是我爸裝的= =
他之前是做音響的
他買一個空殼
拿後自己裝
成本才2800而已= =

作者: XSEA 時間: 2010-7-21 14:23

回復 2# bernie1263f9

我自己也裝音響省下很多錢但外觀就沒辦法用的跟廠機一樣漂亮

作者: 哥哥我好帥 時間: 2010-7-21 15:28

回復 1# XSEA

嘿嘿我買這顆花9000元

(後來賣掉了...)
沒有啦因為我有打老師價哈哈!!

話說你還真勤勞盡然把音箱拆了....
這東東我想不是貴在零件
是貴在前面MARSHALL這幾個字....

就像那些名牌鞋一雙5萬多...我想成本搞不好不到1000

作者: XSEA 時間: 2010-7-21 16:40

回復 4# 哥哥我好帥

很多東西都是這樣

作者: xup6ej043906 時間: 2010-7-22 04:32

回復 2# bernie1263f9
空殼? 哪裡買的到殼呀?

下次自己來焊1個

作者: zxcv5922 時間: 2010-7-22 08:12

原來還可以這樣喔

以後也來自己裝XD

作者: XSEA 時間: 2010-7-22 08:28

回復 6# xup6ej043906

露天拍賣都有機殼但那都是家用音響的

如果你要做的像吉他音箱的話去買鋁板或不銹鋼叫別人加工一下變成ㄇ字型的在自己打洞

成本也會比買音響的那種case便宜多了那種很貴呢

作者: bernie1263f9 時間: 2010-7-22 13:29

去吉他維修店
他們應該有空殼疤= =

作者: lainness90 時間: 2010-7-23 02:15

看起來真的滿簡單的感覺...
那他的喇叭....你有拆開看看嗎
應該也是有差吧.....
雖然我不是很懂.....

作者: XSEA 時間: 2010-7-23 12:32

回復 10# lainness90

喇ㄅ在底下額以

喇叭應該幾千塊

他的喇叭很讚的

在好的擴大機

碰到爛喇叭聲音還是一樣爛

作者: jack222277 時間: 2010-7-25 04:44

蛤沒有前級管喔
真的是....

作者: knightmare 時間: 2010-7-26 20:12

這樣一分析以後...突然覺得
天啊~~太過分了!!

作者: XSEA 時間: 2010-7-26 21:47

回復 13# knightmare

人家賣的是這個電路的專利當然貴

作者: vs00397 時間: 2010-9-6 01:19

本帖最後由 vs00397 於 2010-9-6 01:33 編輯

請問如果說20W可以改更高瓦數的嗎? 或是把破音改更兇之類的
那要去動哪些原件?
只是想了解這樣~

順便請問 LANEY LX12 這音箱是幾瓦的? 我不知道怎麼看...

Power Consumption 20W
Output Power Rating 10W

他是寫這樣那是10W 還是20W ?
