led 吉他 電路圖測試成功
[打印本頁]
作者:
devilcat1112
時間:
2010-7-11 10:06
標題:
led 吉他 電路圖測試成功
本帖最後由 devilcat1112 於 2010-7-17 23:35 編輯
* v# R! z1 G- f' n
& x, a: l; Q$ u: r' |" S7 Y
影片用不上來
% |; n4 I: X% a, A* O
測試時適用mp3當輸入
% c M4 x8 d% H* e. [: @5 b9 V
接到電吉他 再接音箱輸出
, t( U/ Q' }; [9 `* J
（電吉他被我改的不像話...阿們
/ x/ C) I9 ?: S2 Z
! K5 q+ S. l% x/ w/ P B: o3 O
1 h+ u/ ]! l, D
lm386的1 8 腳有接電容
( r) }- Z/ { S. Y4 F z
+ _" {6 h3 P4 z9 d n+ C) f# f
（用電吉他當輸出時最好是接在一起就好
9 o& q- k# l1 g6 C U
9 D$ \+ s$ q( a/ i3 z1 Q
要不然雜音會很大
L7 F6 s: g( l s7 B5 W6 Z3 w5 M
5 J" O: |& J3 H

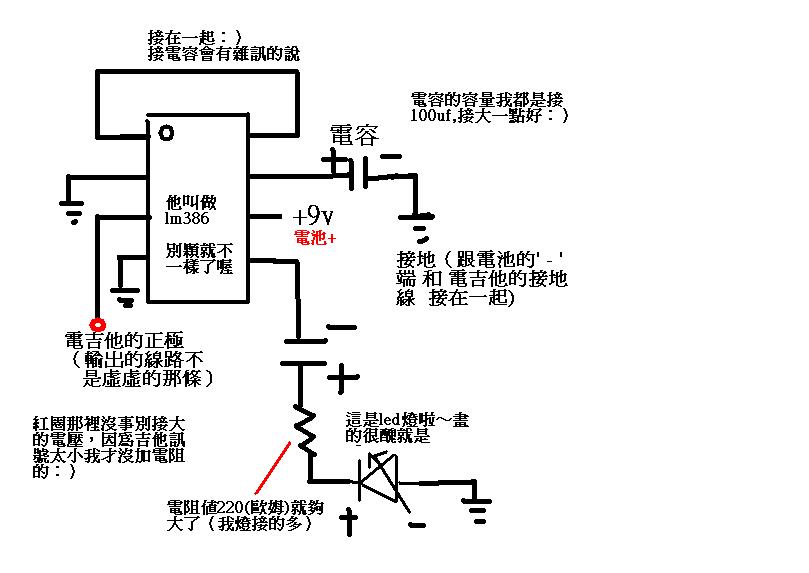

沒事別看這張圖畫的很醜
# e( A$ N* j u' C% T
圖片附件:
(2010-7-17 19:40, 53.19 KB) / 下載次數 171
http://www.gita.idv.tw/bbs/attachment.php?aid=3497&k=1d9f8cd46628c9bc1318aedf13c1c179&t=1750335134&sid=W1ALnp
作者:
tozoe7653l
時間:
2010-7-12 02:26
期待看到您的做法跟成品喔~厲害
作者:
xup6ej043906
時間:
2010-7-12 09:14
等你 Ｐｏ 照片中。。。。。。。。。。
作者:
komieya6425
時間:
2010-7-17 11:10
真厲害
作者:
j4712200113
時間:
2010-7-17 11:23
有電路圖嗎?
作者:
devilcat1112
時間:
2010-7-17 19:09
回復
5#
j4712200113
& E7 Z) Y3 y, X, w4 _0 f& D- {
4 y) y! W% B3 `3 K+ g3 n& \2 g* y
. C' s+ d2 i1 p
http://www.gita.idv.tw/bbs/viewt ... &extra=page%3D1
7 |) a0 w% \) N6 D6 W- q
這篇的5頁那邊有（不過要有點小修改就是
作者:
devilcat1112
時間:
2010-7-17 19:11
回復
3#
xup6ej043906
8 Q, |3 h" T, N: {) ]. p
2 p& o2 ~/ z( I6 m3 G& V
＝口＝可能要等一段時間了
7 S$ X! J8 J+ h7 [2 q4 a6 t
& A! q" h$ q9 a# z' n8 k0 [
最近被補習班超到沒時間作板子...
: g2 t; j4 G$ R! R$ o
, _( O6 z4 C9 ~# t
天阿～～～～～～～～～努力中
作者:
stu80409
時間:
2010-7-17 20:42
我1.8腳接10u電解 可以增加增益 我這樣弄起來 吉他上總共裝2顆並2顆 共4顆藍光 非常亮
( X4 T( a6 f0 ^5 F6 r T4 }/ d
7 f, k/ P- Z3 R5 _
其他全部都沒接 可是並沒甚麼雜音問題@@
作者:
devilcat1112
時間:
2010-7-17 23:38
回復
8#
stu80409
; Q& f3 Z0 }' ^5 T( Y
, f7 m8 a q7 s9 W
我裝上電容後會有雜音出現
2 [% V" E, e* B/ p) B
所以就沒接溜～
6 s) s$ V5 Z1 e4 n# \5 X$ J
9 w5 k+ e [# B4 R3 j! U+ h7 Y$ _
：）可能我舍音器不夠好
2 e* l5 }, q) J8 p0 q9 L
0 {7 j% k1 i+ a* d$ g
在加上增益（把雜訊放大了
作者:
stu80409
時間:
2010-7-18 07:20
不對喔...
% q$ Q/ \# k* x \) Q0 J
W9 m, Y7 h( n6 `; r" \$ D
基本上你用OP的話 輸入端是差動放大 雜訊會被共模排斥不會被放大
. A$ q5 {+ u* t+ \+ s
* G$ N. K2 d0 o/ y
可能是接地有問題吧@@ 我自己做是雜訊很少啦@@
作者:
devilcat1112
時間:
2010-7-18 08:23
回復
10#
stu80409
; g# ?; Q+ I# Z; H% B e5 {
# G/ S* }" l" h- y& P! g; A
喔喔喔 我說得雜訊是從電吉他輸出那邊傳出來的
+ U# g/ F7 m! \: o R# g1 V
4 P9 g: N# I& e1 A
（音量條大後很明顯）加了電容之後 不是普通的明顯
. s" u0 Z1 A7 J ~: d! M5 ~
: p7 M3 s; J* M9 P* c
不是後來出現的雜訊的說
) Z' X& g2 k# e* P& u$ y2 D
+ q' ~1 I( b2 o
（可能音箱吉他不是很好 窮小孩的末日）
/ e- r6 ]- W$ u- B0 [- o0 w
% z; t% k: }8 J8 Q* u3 G
: B; N% B; z1 |0 C) n2 ?; H
接地的話我是通通接在一起 這我到是有檢查過
# S' c7 w# d5 C5 l: A$ {' V4 m
' k0 }5 _7 i" @' @/ E0 s4 D6 |6 s3 S
（有空我在回去翻翻課本：）哈哈好多東西的忘光了）
作者:
pqra13579
時間:
2010-7-22 14:47
要不要自創品牌啊???
7 w/ G) ^% I! t# N& L% Y' q
庫哦
作者:
unokin
時間:
2010-10-23 14:23
有好多問題想問...
: P/ I; Y. k& S
"電吉他"的正極是指哪個地方?
2 w5 k, S/ R) D- u6 [
電吉他的接地線是哪裡? 接去後面彈簧那邊的那條線嗎?
2 C5 F7 |0 _2 z+ o0 ]
所以每個"接地" 都要接到同一個地方嗎?
& S5 Q0 n/ g' u& m% D S. u7 Q
"OP"是什麼?
! `, ~4 v. z) F% t) @% P0 V
不用和拾音器串聯或並聯嗎?
